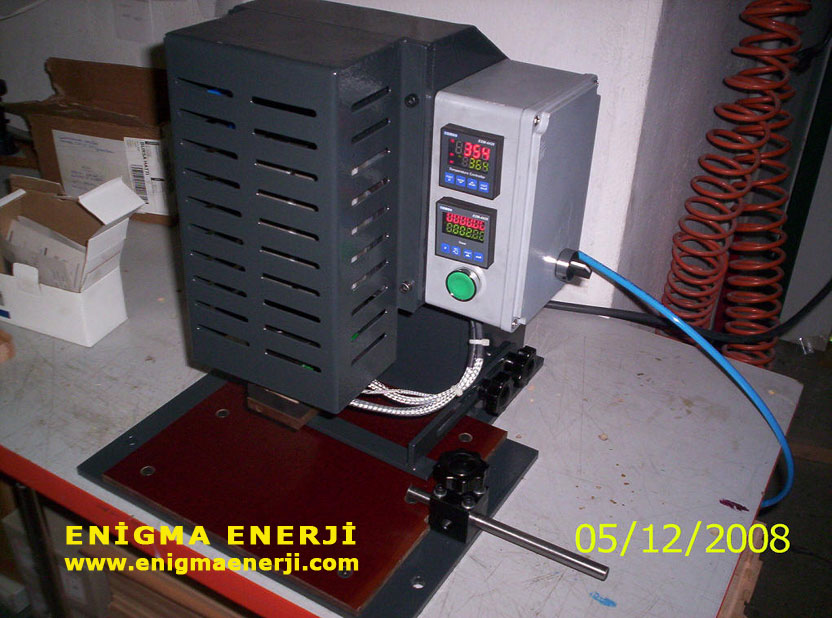

Sıcak Damgalama Presi

Sıcak damgalama presi kısaca; rezistanslarla ısıtılan marka içeren bir prinç plakanın, çift milli dönmez pnömatik silindir vasıtasıyla hareket ettirilerek bir ağaç ürünü üzerine basılmasını sağlayan sistemdir.

1) Pres çift milli dönmez pnömatik silindirden tahrik alır. Pnömatik silindir farklı kalınlıklardaki ağaç ürünlerine basabilmesi için aşağı yukarı düzgün doğrusal hareket (100mm) edebilecek şekilde tasarlanır.

2) Pnömatik silindir aşağı inerken hız kontrol valfi ile kumanda edillir.

3) Isı kaynağı olarak 2 adet fişek rezistans kullanılır. 0-600 0C arasında sıcaklığa ulaşır.

4) Fişek rezistanslar ısı kontrol cihazı ile kumanda edilir. İstenen dereceye ayarlanarak (örneğin 420 0C ) rezistans plakasının her zaman aynı sıcaklık derecesinde kalması sağlanır.

5) Rezistans plakasına ısıl işlem uygulanarak sertleştirilir. Rezistans delikleri rayba ile hassas işlenir.

6) Rezistans plakasında oluşan yüksek ısıyı prese vermemek için ısı yalıtım sistemi tasarlanmıştır.

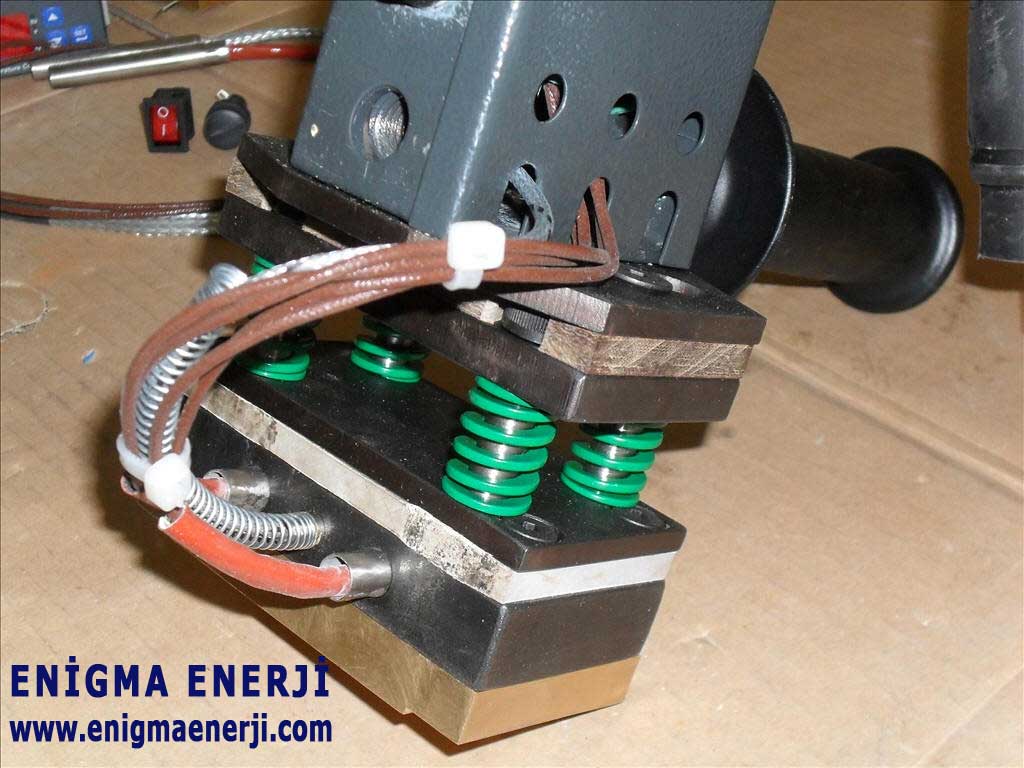

7) 4 adet yay ile düzgün olmayan yüzeylerde bile tam paralel basma sağlanarak markalamanın düzgün yapılması sağlanır.

8) Pres start butonuna basıldığında aşağı iner, markayı basar, burada ayarlanan sürede bekler (1-3sn), sonra yukarı kalkarak durur.

9) İsteğe bağlı ayakla kumanda edilebilir.

10) Marka plakası ısı iletkenliği yüksek olan alaşımlı pirinçten imal edilir. Prinç plaka pratik olarak (1 dk.) değiştirilebilir yapıdadır. Böylece farklı marka ve logolar aynı preste basılabilir.

11) Alt tabla üzerinde yan ve arka dayama sistemleriyle standart parça dayama sistemi

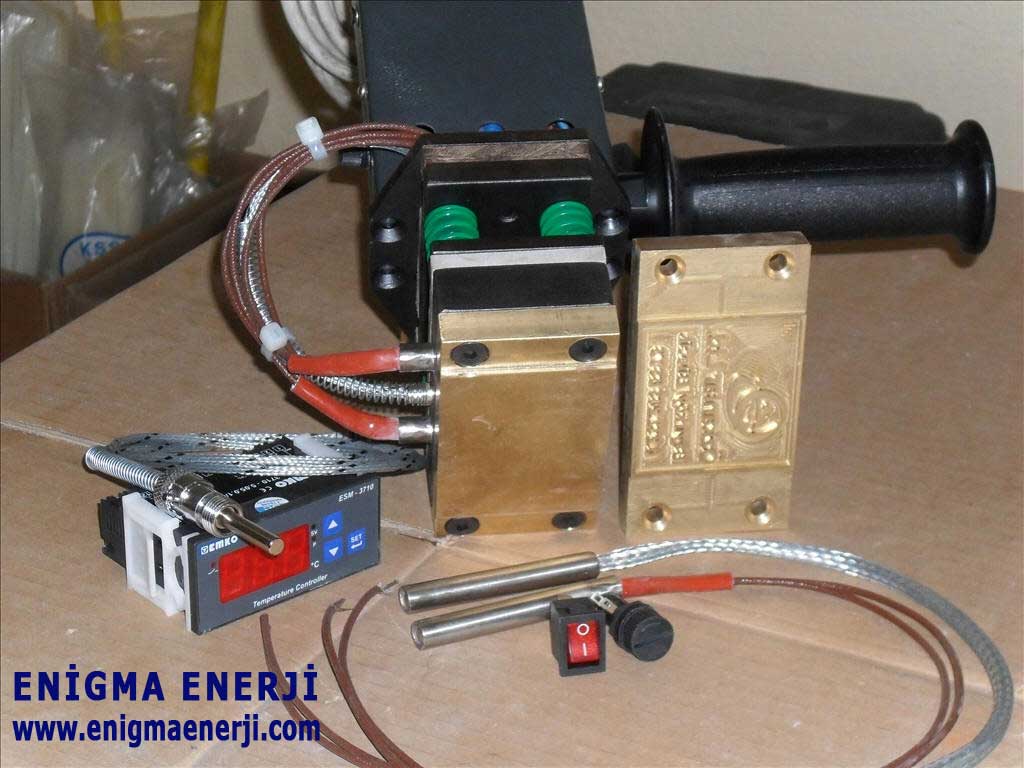

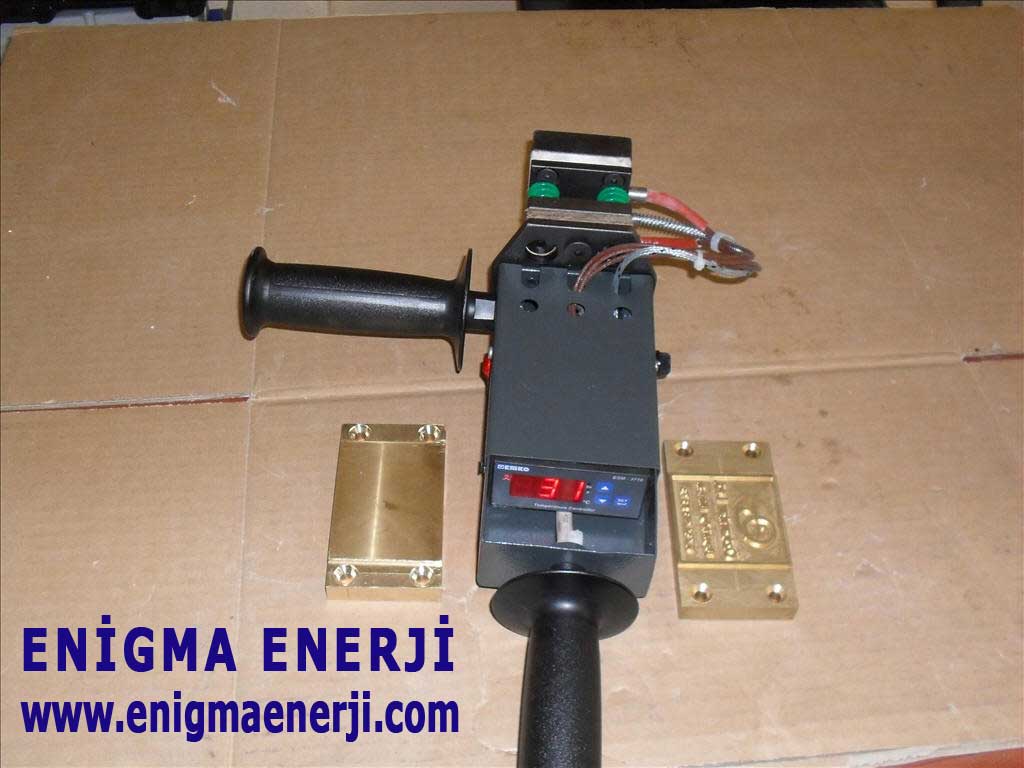

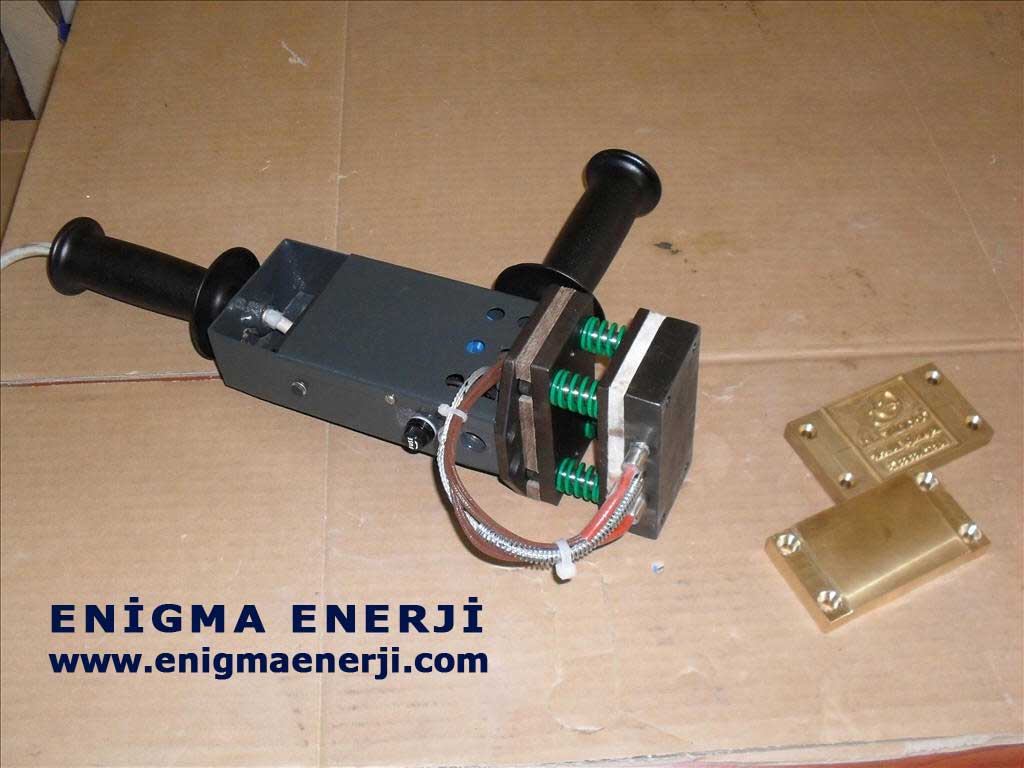

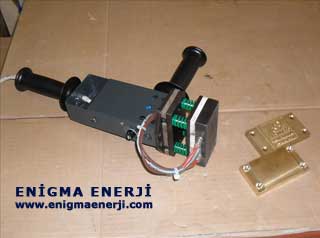

 PALET DAMGALAMA MÜHÜRÜ

(ISPM-15 AHŞAP AMBALAJ MALZEMELERİ İŞARETLEME CİHAZI)

945WATT ELEKTRONİK SERİSİ – EN/11

Enigma enerki palet damgalama mühürü

Palet_Damgalama_muhuru   palet_damgalama_muhuru

palet damgalama mühürü   palet damgalama mühürü
