Ağaç Damgalama (Ağaç sıcak mühür) Makine & Teçhizat Tasarımı

Sıcak Damgalama Presi

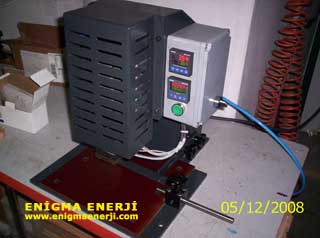

Sıcak damgalama presi kısaca; rezistanslarla ısıtılan marka içeren bir prinç plakanın, çift milli dönmez pnömatik silindir vasıtasıyla hareket ettirilerek bir ağaç ürünü üzerine basılmasını sağlayan sistemdir.

1) Pres çift milli dönmez pnömatik silindirden tahrik alır. Pnömatik silindir farklı kalınlıklardaki ağaç ürünlerine basabilmesi için aşağı yukarı düzgün doğrusal hareket (100mm) edebilecek şekilde tasarlanır.

2) Pnömatik silindir aşağı inerken hız kontrol valfi ile kumanda edillir.

3) Isı kaynağı olarak 2 adet fişek rezistans kullanılır. 0-600 0C arasında sıcaklığa ulaşır.

4) Fişek rezistanslar ısı kontrol cihazı ile kumanda edilir. İstenen dereceye ayarlanarak (örneğin 420 0C ) rezistans plakasının her zaman aynı sıcaklık derecesinde kalması sağlanır.

5) Rezistans plakasına ısıl işlem uygulanarak sertleştirilir. Rezistans delikleri rayba ile hassas işlenir.

6) Rezistans plakasında oluşan yüksek ısıyı prese vermemek için ısı yalıtım sistemi tasarlanmıştır.

7) 4 adet yay ile düzgün olmayan yüzeylerde bile tam paralel basma sağlanarak markalamanın düzgün yapılması sağlanır.

8) Pres start butonuna basıldığında aşağı iner, markayı basar, burada ayarlanan sürede bekler (1-3sn), sonra yukarı kalkarak durur.

9) İsteğe bağlı ayakla kumanda edilebilir.

10) Marka plakası ısı iletkenliği yüksek olan alaşımlı pirinçten imal edilir. Prinç plaka pratik olarak (1 dk.) değiştirilebilir yapıdadır. Böylece farklı marka ve logolar aynı preste basılabilir.

11) Alt tabla üzerinde yan ve arka dayama sistemleriyle standart parça dayama sistemi

 PALET DAMGALAMA MÜHÜRÜ

(ISPM-15 AHŞAP AMBALAJ MALZEMELERİ İŞARETLEME CİHAZI)

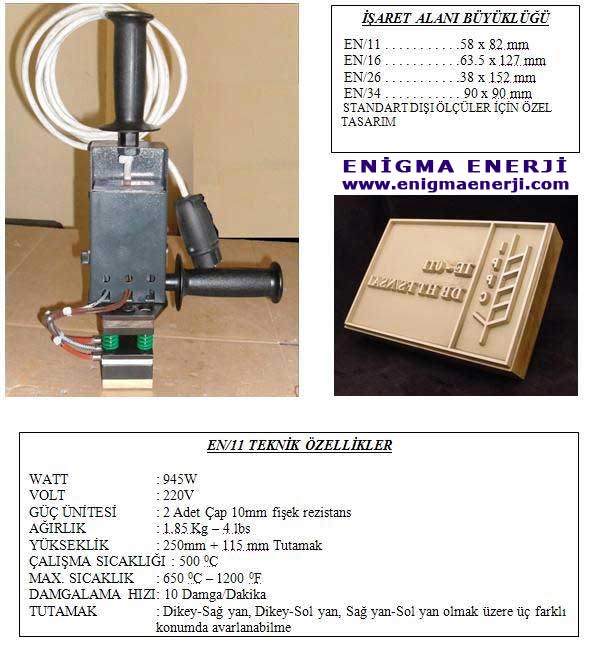

945WATT ELEKTRONİK SERİSİ – EN/11

Otomatik Palet Damgalama Cihazı

AYNI ANDA ALTI ADET DAMGAYI PALET ÜZERİNE BASARAK SERİ ÜRETİMDE YENİ BİR DÖNEMİ BAŞLATTIK

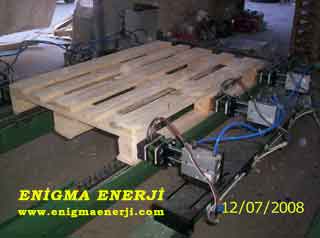

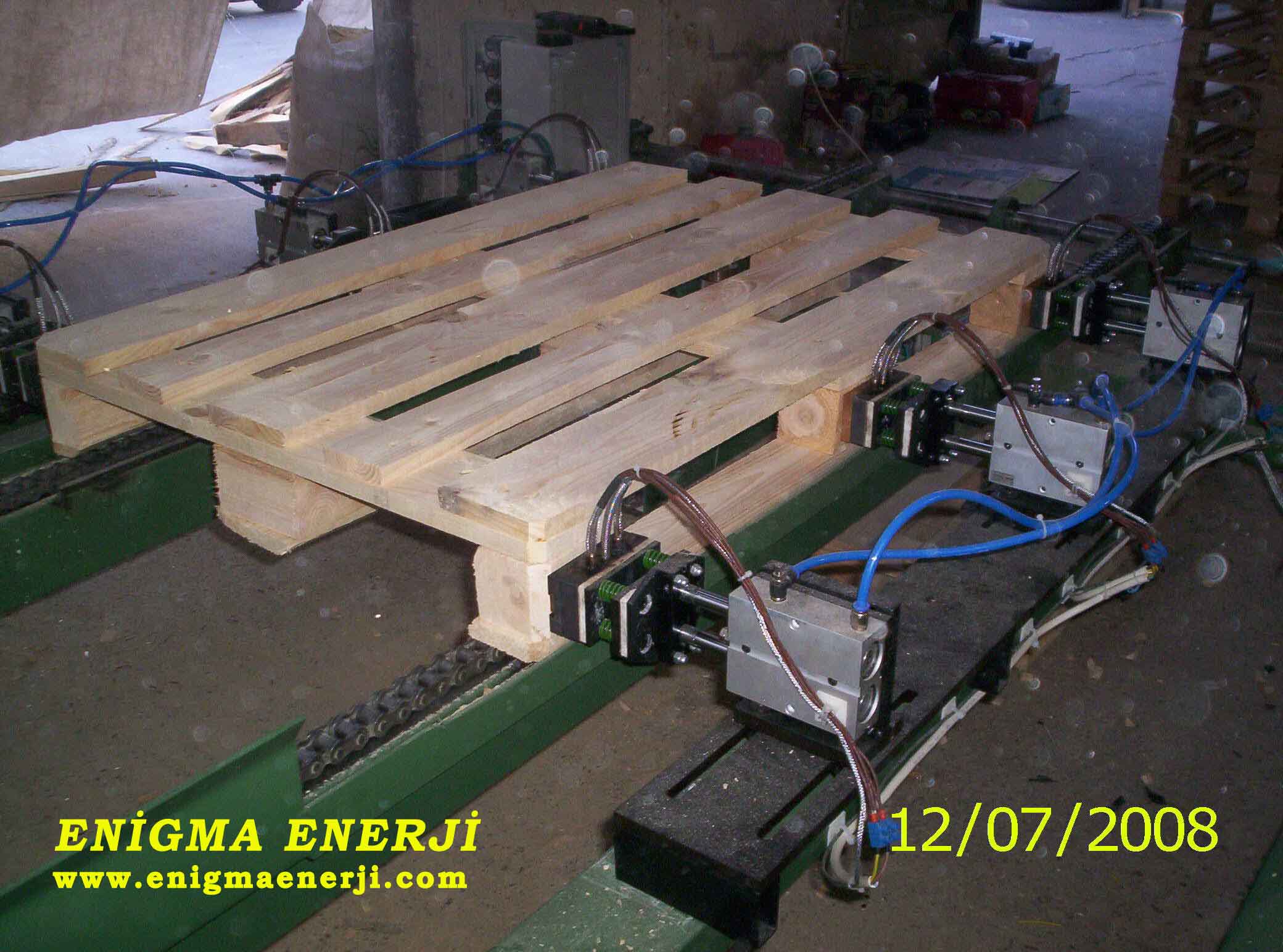

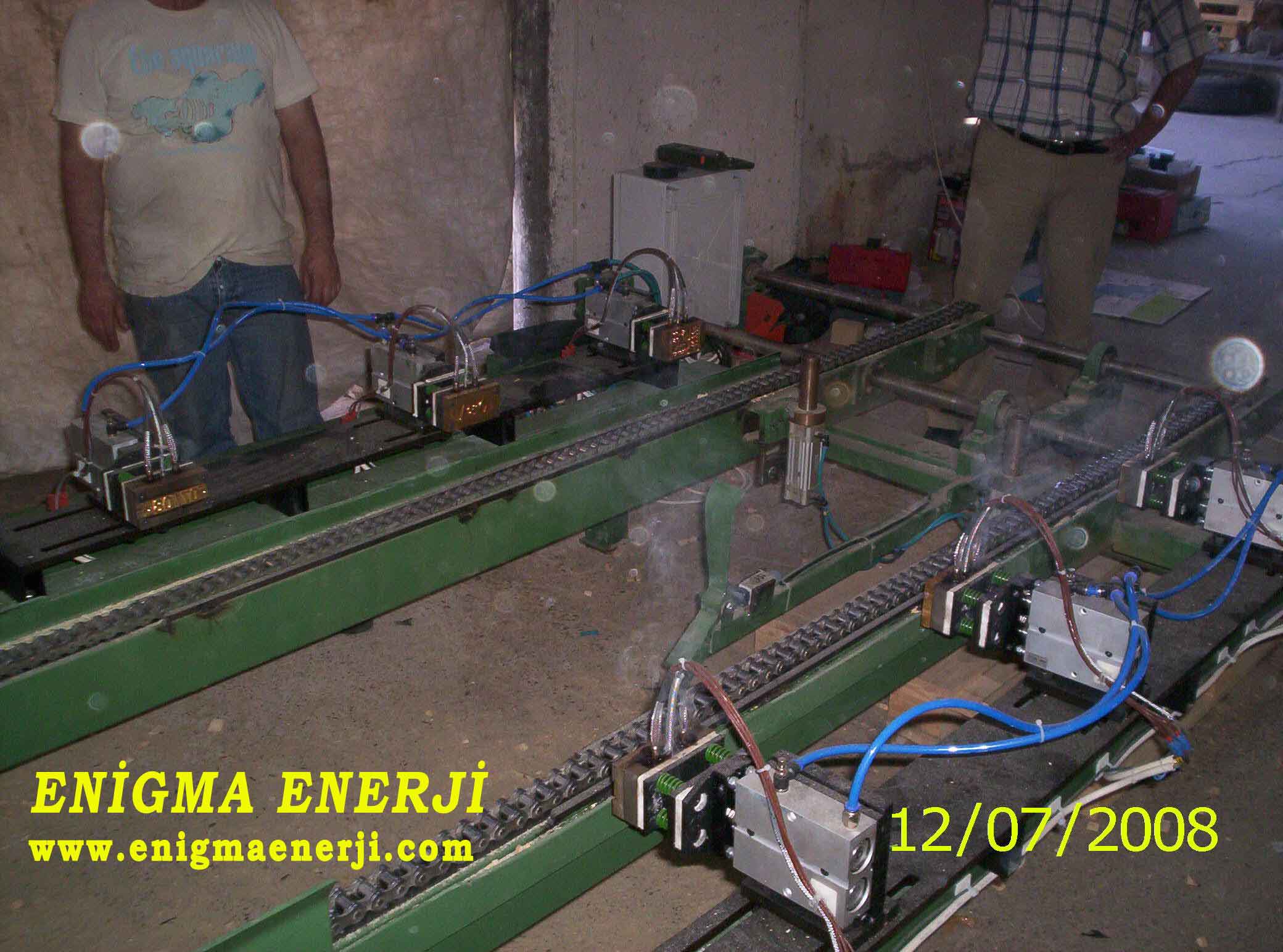

Ağaç Palet Sıcak Damgalama sistemi kısaca rezistansla ısıtılan 6 adet çeşitli yazıları ve ifadeleri içeren kafaların tam otomatik olarak ağaç paleti damgalaması işlemini yapar.

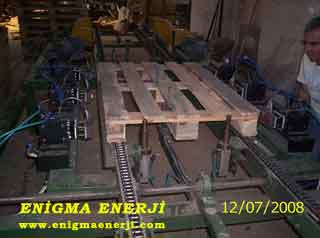

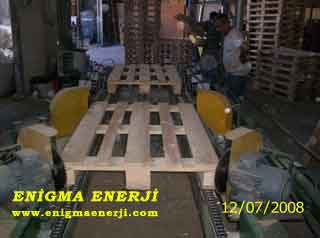

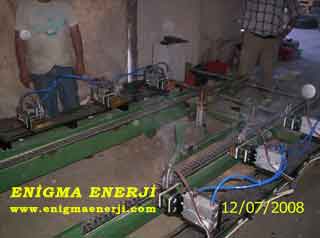

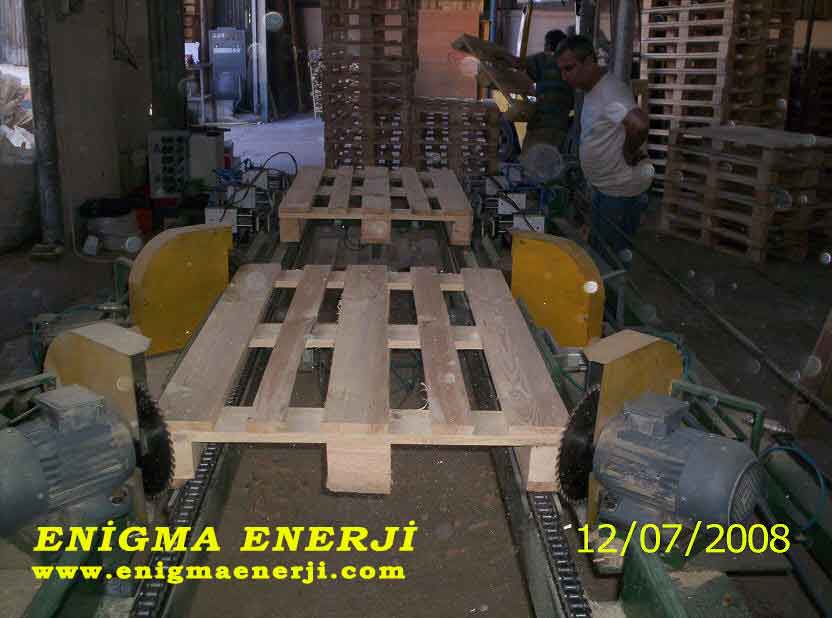

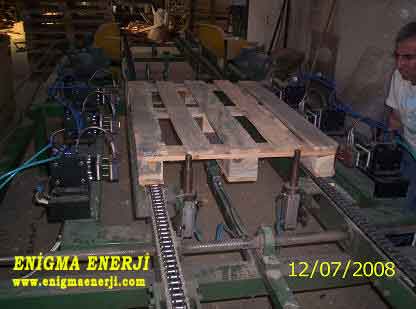

1) Sistem pnomatik kontrollü, elektrikle ısıtmalı ve hat üzerinde tam otomatik çalışacak şekilde dizayn edilir.

2) Altı kafa 3’er 3’er hareket edecek, her birinin sıcaklık kontrolü ayrı ayrı yapılabilir.

3) Paletin her iki tarafındaki 3’erli guruplar halindeki kafaların gurup halinde yükseklik ayarı yapılabilir, her gurubun içindeki 3 adet kafanın yatay mesafe ayarları bağımsız olarak ayrı ayrı yapılabilir. Böylece tüm ebattaki paletlere sistem uyum sağlar.

4) Isıtma işlemi fişek rezistanslarla yapılacak olup 600 C0’ye kadar ısıtma işlemi yapılabilir.

5) Isıtma işlemi otomatik kontrollü olup her bir kafanın ayrı ayrı sıcaklık kontrol cihazı bulunur. Sıcaklık kontrol cihazları için ayrı bir elektrik kontrol panosu monte edilir.

6) Damgalama kafalarının hareketi pnömatik pistonlar yardımı ile yapılır.

7) Sıcak Mühürlerin yazılı kısımları pratik bir şekilde 1 dk.’dan az bir sürede sökülüp takılabilmek suretiyle değiştirilir.
